2 Quadrant



           การทดลองนี้เป็นการขับ DC มอเตอร์โดยใช้ทรานซิสเตอร์เป็นตัวขับ ทรานซิสเตอร์ที่ใช้งานเป็นเบอร์ TIP31 เป็นชนิด NPN  โดยขา C ของทรานซิสเตอร์ต่อกับมอเตอร์ DC 24v และใช้ไดโอดต่อขนานกับมอเตอร์ไว้เพื่อลดแรงดันต้านกลับ



















วงจรขับมอเตอร์แบบ 2 Quadrant





การสร้างสัญญาณ PWM

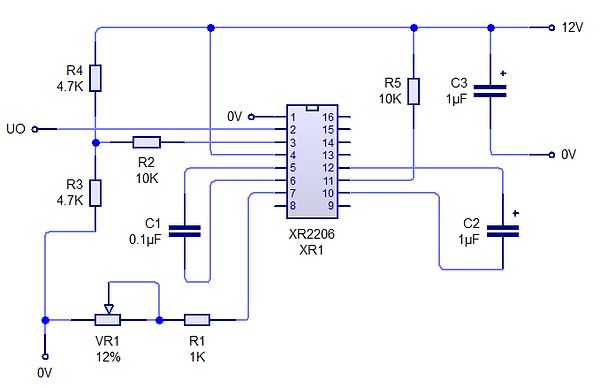

วงจรสร้างสัญญาณสามเหลี่ยมใช้ IC XR2206

































               วงจรปรับค่า Offset ของสัญญาณ



                                                                                                            วงจร Comparator เปรียบเทียบสัญญาณ

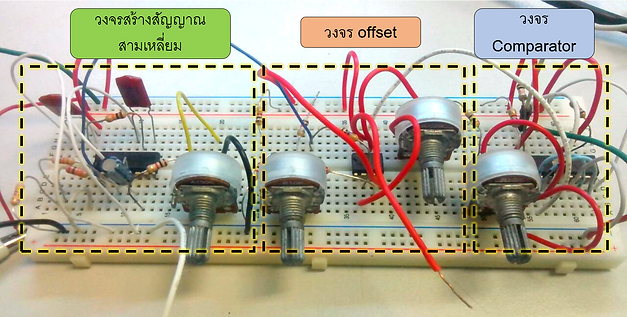

วงจรสร้างสัญญาณ PWM



























วงจรขับมอเตอร์ที่ต่อทดลอง

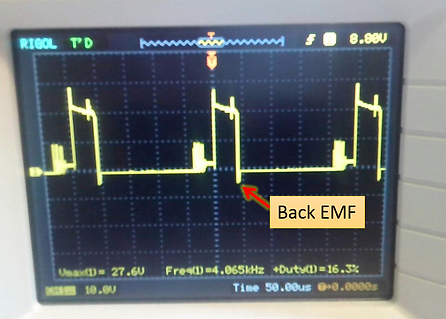

รูปคลื่นที่วัดได้ขณะยังไม่ต่อ Diode                                      รูปคลื่นที่วัดได้เมื่อนำ Diode ไปต่อกับมอเตอร์





           Back EMF หรือ แรงดันไฟต้านกลับ คือแรงดันที่เกิดจากการตัดต่อกระแสที่ไหลผ่านขดลวดหมุนตัดกับสนามแม่เหล็ก จึงเกิดการเหนี่ยวนำ ซึ่งอาจทำลายหรือรบกวนการทำงานของวงจรได้ จึงต้องมีการใส่ flywheel diode เป็นการใส่ไดโอดขนานเข้าไปที่วงจรขดลวดซึ่งได้ผลเฉพาะวงจรที่มีค่าเหนี่ยวนำไม่มากนักถ้ามีขนาดใหญ่ ไดโอดอาจจะเก็บพลังงานที่เหนี่ยวนำได้ไม่หมด
