test TCA785

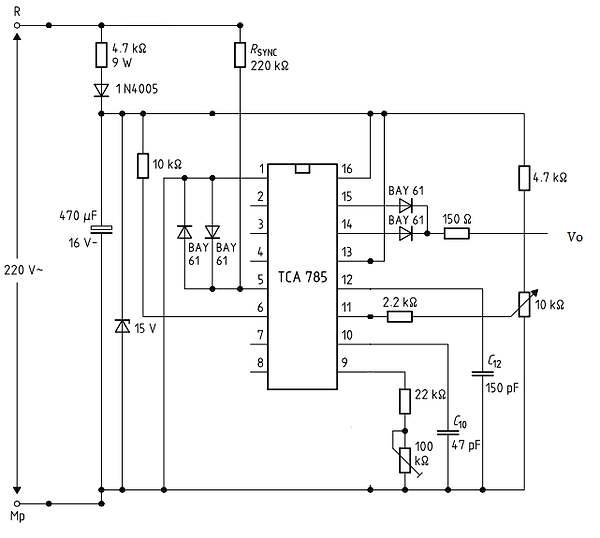

จากรูปจะจ่ายไฟสลับ 24v แทนไฟสลับ 220V จากนั้นทำการแปลงไฟสลับ 24v เป็นไฟตรง 15v โดยผ่าน ตัวต้านทาน และไดโอด 1N4005 เพื่อตัดไฟด้านลบของไฟสลับ 24v จากนั้นผ่านตัวเก็บประจุ 470uF และซีเนอร์ไดโอด 15v เมื่อได้ไฟตรง 15v แล้วนำไปจ่ายเข้าที่ขา 16 ของไอซี ขา11 และ ขา9 ต่อตัวต้านทานปรับค่าได้เพื่อใช้สำหรับปรับค่าความต้านทานของ Ramp และปรับแรงดัน ขา 10 และ 12 ต่อเข้ากับตัวเก็บประจุก่อนผ่านลงกราวด์ เพื่อให้ขา 10 สร้างสัญญาณฟันเลื้อย และขา 12 ขยายพัลล์ เอาพุตจะออกที่ขา 14 และ 15 โดยที่ขา 14 จะทำงานเมื่อขา 5 ได้รับสัญญาณซีกบวก และขา 15 จะทำงานเมื่อขา 5 ได้รับสัญญาณซีกลบ

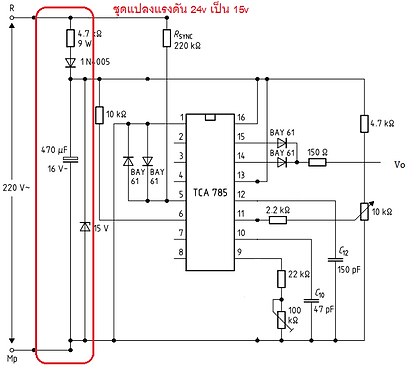

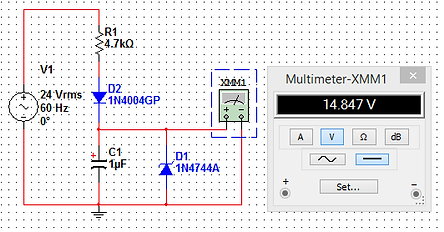

รูปการแปลงไฟสลับ 24v เป็นไฟตรง 15v โดยใช้ R, C, ไดโอด และซีเนอร์ไดโอด
ขาใช้งานของ TCA785
รูปแสดงสัญญาณที่ออกจากแต่ละขา
การทดลอง

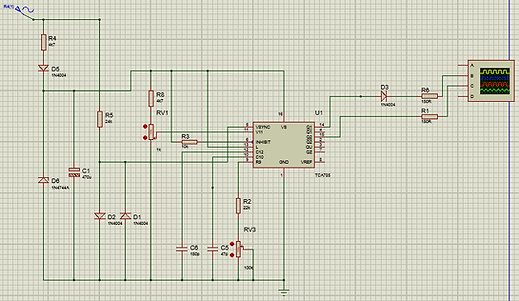

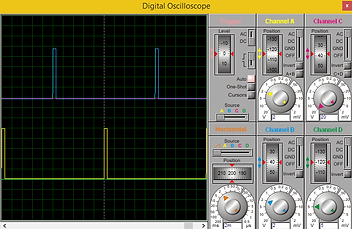

รูปวงจรที่ได้จากการ simด้วยโปรแกรม Proteus

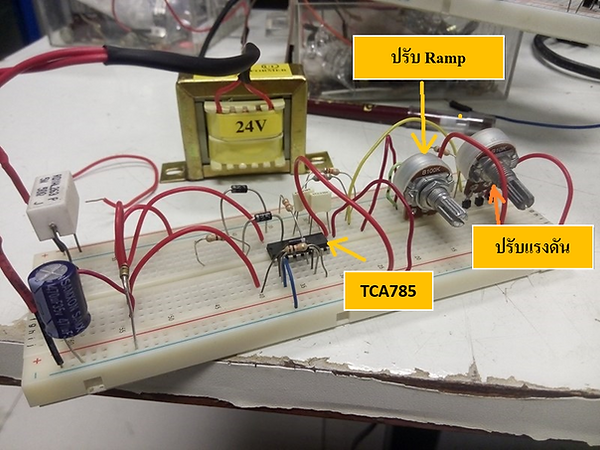

รูปวงจรที่ต่อทดลอง
Vsync
ขา 10

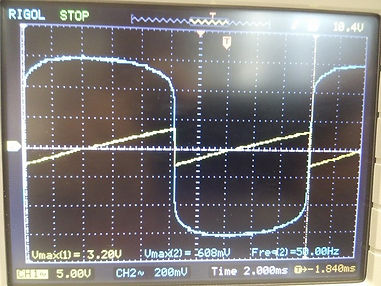

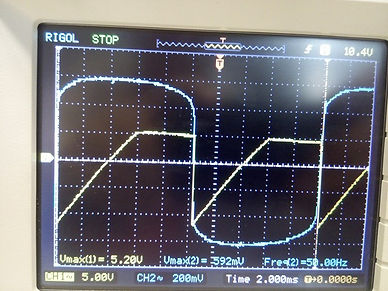

รูปคลื่นสัญญาณที่วัดได้จากขา 10 เป็นสัญญาณฟันเลื่อย
ขา 15
Vsync

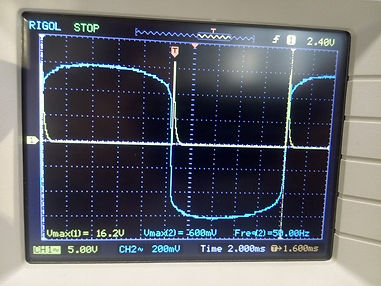

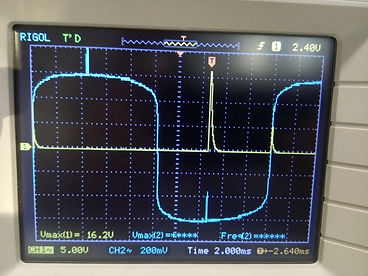

รูปคลื่นสัญญาณ Short pulse ฝั่งบวกที่วัดเอาท์พุตจากขา 15
Vsync
ขา 14

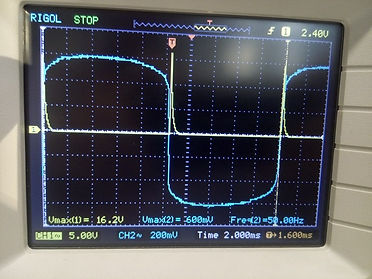

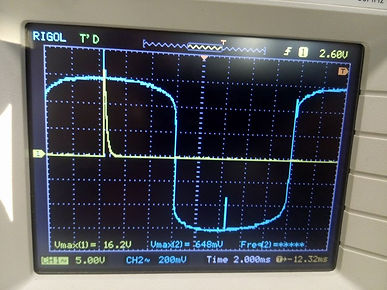

รูปคลื่นสัญญาณ Short pulse ฝั่งลบที่วัดเอาท์พุตจากขา 14
Vsync
ขา 15

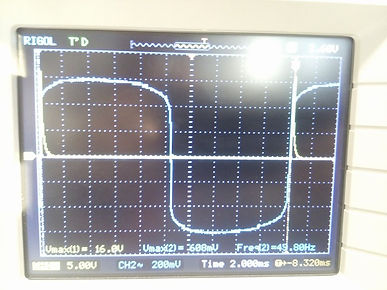

รูปคลื่นสัญญาณ Long pulse ฝั่งบวกที่วัดเอาท์พุตจากขา 15
ขา 14
Vsync

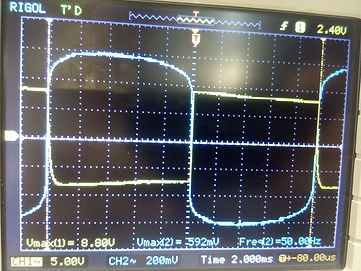

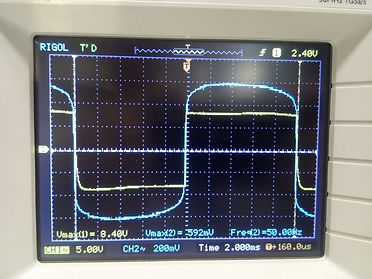

รูปคลื่นสัญญาณ Long pulse ฝั่งลบที่วัดเอาท์พุตจากขา 14
สรุปผลการทดลอง
จากการทดลองไอซี TCA785 โดยการป้อนไฟสลับ 24Vac ให้กับวงจร เอาท์พุตที่ได้จะมีอยู่ด้วยกัน 2 แบบคือ ที่ขา 14 เอาท์พุตจะออกมาพร้อมกับสัญญาณ Synchronization ที่เป็นไฟสลับทางด้านซีกลบ ซึ่งโดยปกติลูกคลื่นจะเป็น Short Pulse แต่เมื่อต่อขา 12 ลงกราวด์ ก็จะได้เป็น Long Pulse ส่วนอีกแบบที่ขา15 เอาท์พุตจะออกมาพร้อมกับสัญญาณ Synchronization ที่เป็นไฟสลับทางด้านซีกบวก ลูกคลื่นจะเป็น Short Pulse และเมื่อต่อขา 12 ลงกราวด์ ก็จะได้เป็น Long Pulse เช่นเดียวกัน
